FIELDVIEW FAQ FF009

ＦＦ００９

（サンプルスクリプト） Boundary Surface の連続面積分

　◆　概要　◆

モデル境界面を一定面積で分割し連続面積分します。

　◆　詳細　◆

	積分対象となるサーフェスを Threshold Function で制限して、順次面積分するFVXスクリプトです。また、積分計算結果はテキストファイルへ出力されます。
	FVX : integration.fvx （右クリックでファイルに保存して下さい）
	１． FIELDVIEW に解析データを読み込みます。２． Boundary Surface を作成し、積分範囲の Min / Max 値を取得します。（Point Probe などを利用します。）３． integration.fvx をエディタで開き所定欄に下記４つの情報をあらかじめ入力します。 − サーフェスの分割数 − 積分範囲の Min / Max 値 − 積分対象の Boundary Type − Scalar の種類４．Tools > Execute FVX File.. より実行します。

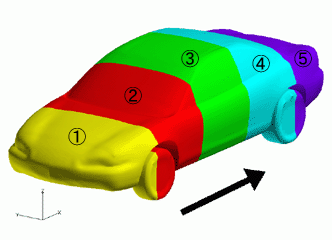

	▲　自動車空力解析モデルの連続積分イメージ	矢印方向に沿って、Boundary Surface を分割し、順次積分計算を行います。　（左図は５分割した場合のイメージです。）
	※FVXの詳細については、英文のReference Manual もしくは、日本語デべロッパーズマニュアルをご覧下さい。
