解析空間中に存在する boundary types （境界条件オブジェクト）上の物理量を書き出す FVX サンプルのご紹介です。多くの boundary type が存在する場合、 全 boundary types 方向に loop 処理をかけることができます。

以下でご紹介する FVX プログラムは、すべての解析モデルで動作保証しているものではございません。また、開発元配布しているものでもありません。あくまでサンプルプログラムです。
プログラム類の改変は自由に行ってもかまいませんが、ご紹介している FVX プログラムと改変後の FVX プログラムによる損害は弊社では責任負いかねますので、ご留意ください。

まず、こちら（右クリック→名前をつけてリンク先を保存）からサンプル FVX プログラムとサンプルデータをダウンロードします。

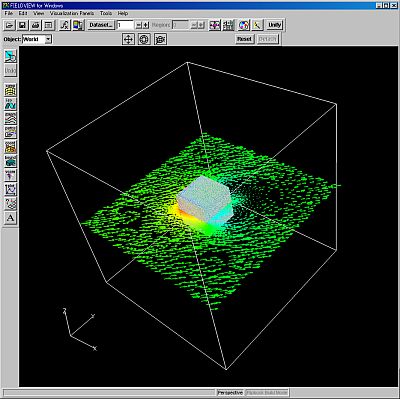

・FF041_sample.uns ..... サンプルデータ（下図参照）
・FF041_sample.fvx ..... 各 boundary types 上の物理量を出力する FVX スクリプト

《使い方》
１．上記のサンプルファイルを作業ディレクトリ上で解凍し
２．FF041_sample.fvx を実行

《ポイント》
メインソース部の

　　boundary_tableA = {
　　　　dataset = 1,
　　　　geometric_color = 4,
　　　　visibility = "on",
　　　　scalar_func = "p",
　　　　display_type = "smooth_shading",
　　}


の部分で、 boundary surface を作っています。 scalar_func の部分で、対象となるスカラー変数 "p" を指定しています。




FVX を実行すると、 解析領域に含まれる全 boundary type 名を抽出し、各 boundary type 名に対する loop 毎に ファイル名を割り当て、Export 処理を行います。出力された "boundary type 名".dat ファイルには、各 boundary type 上の圧力値が出力されます。
