（サンプルスクリプト）2D PLOT で時系列グラフを描画する

非定常解析の結果を使い、 2D PLOT の 時系列グラフを描画します。

以下でご紹介する FVX プログラムは、すべての解析モデルで動作保証しているものではございません。あくまでサンプルプログラムです。 プログラム類の改変は自由に行ってもかまいませんが、ご紹介している FVX プログラムと改変後の FVX プログラムによる損害は弊社では責任負いかねますので、ご留意ください。

まず、作業ディレクトリに、サンプル FVX スクリプトとサンプルデータをダウンロード（右クリック→ファイル保存）して、作業ディレクトリに配置してください。

ダウンロードデータを解凍後、Restart File を読み込みます。 FieldView 上で、モデルを読み込めていることを確認できたら、"TimeHistoryPlot.fvx" を実行します。

時刻の進行に従って、 2D Plot のグラフが変化します。 作業ディレクトリ内に *.bmp ファイルの画像が生成されていきます。

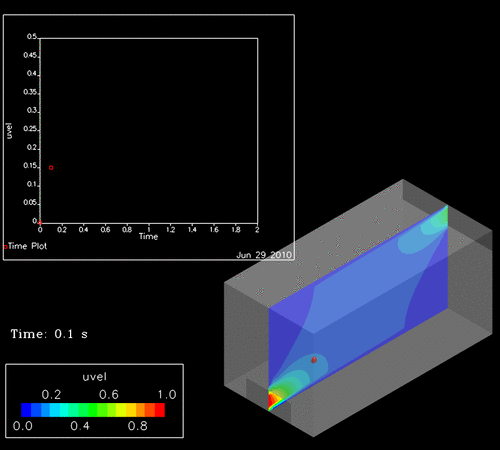

* 下図は 生成 *.bmp ファイルを 以下の ImageMagick コマンドで アニメーションファイルに出力しています。
convert -delay 100 -loop 0 pic*.bmp sample.gif

＊描画状況

※FVXの詳細については、英文のReference Manual もしくは、日本語デべロッパーズマニュアルをご覧下さい。
