Python対応のFVXについて説明します。

Python対応FVX

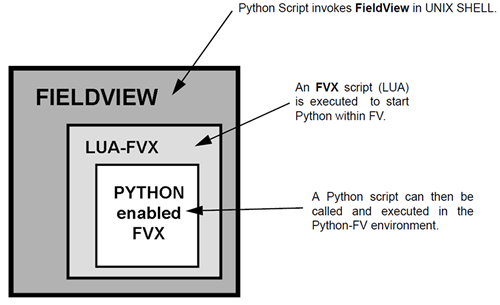

FieldViewのプログラミング言語FVXはLUAスクリプト言語に基づいていますが、FieldViewはPython （バージョン2または3）と一緒に使用することもできます。FVX関数はPythonからも呼び出すことができ、PythonとFVXの間でデータ構造を相互に渡すことができます。 Python環境とカスタムプログラミングをFieldViewに統合するような実装になっています。このPython対応FVXの構造を以下の図に示します。

データの読み込み、サーフェスやストリームラインの作成、変更、照会、削除など、FVXのポスト処理関数が実装されています。 これは、FVXデータ構造をあたかもネイティブのPython構造であるかのようにアクセスできるようにして処理されます。 使用するPythonのバージョンを設定するには、Installation Guideの”Python Installation (Optional)”を参照してください。

Tkinterのサポート

グラフィカルユーザインタフェース（GUI）のカスタマイズオプションをさらに提供するために、FieldViewはTkinter関数呼び出しを含むPythonスクリプトの実行をサポートしています。TkinterはTk GUIツールキットのPythonバインディングです。幅広いGUIウィジェットをサポートすることで、 Python標準のGUI構築ツールになっています。
TkinterはFieldView付属のPythonインストールに含まれますが、FieldViewをユーザーが別にインストールしたPythonにリンクさせる場合は、Installation Guideの”Python Installation (Optional)”を参照してください。

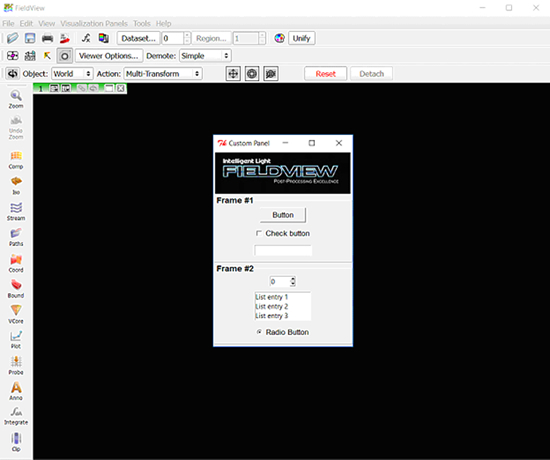

下の図は、FieldViewでPythonスクリプトを実行して得られたTkパネルを示しています。 このパネルには、Tkinterがサポートするさまざまなウィジェットの例がいくつか示されています。

このようなウィジェットはPython対応のFVX関数の呼び出しにより使用できます。TkinteのrサポートがFieldViewイベントループに追加され、TkパネルとFieldViewの双方向の対話が可能になります。つまり、ユーザー定義のパネルはオリジナルのFieldViewのパネルとまったく同じように動作します。
Tkinterはimportコマンドを使ってPythonスクリプトにインポートすることができます：

import Tkinter

Tkinterの制限事項
・TkinterはMac OSではサポートされていません。
・Tkinterは32ビットLinuxではサポートされていません。
・FieldViewから実行されるTkinterスクリプトは、デフォルトのルートウィンドウを使用する必要があります。

Python対応FVXの制限事項
Pythonの名前空間の選択は、コマンド構文に影響を与えます。例えば、以下のいずれかを選択します。

import fv FVX cmd is fv.create_boundary
from fv import * FVX cmd is create_boundary

Python対応FVXのコマンドは元のFVXコマンドから少し変更する必要があります。
FVXで有効な境界面の入力テーブルは次の通りです。

boundary_table　=　{　scalar_func　=　'Normalized　density　[PLOT3D]',
　　　　　　　　　　　　types　=　{'body',　'wing'},
　　　　　　　　　　　　display_type　=　'smooth_shading'　}

一方、同じ入力テーブルはPythonで次のように表されます

boundary_table　=　{　scalar_func　:　"Normalized　density　[PLOT3D]",
　　　　　　　　　　　　types　:　{1　:　'body',　2　:　'wing'},
　　　　　　　　　　　　display_type　:　'smooth_shading'　}

Pythonスクリプトにエラーがある場合、FieldViewがクラッシュする可能性があります。

FVXにおけるのgraph（）およびmake_panel（）コマンドはサポートされていません。

Pythonで利用できないFVX関数：

appendto(filename)
closefile(handle)
dostring(cmd_string)
dump(tbl)
dumpall(tbl)
execute(cmd)
format(string,arg,...)
getn(tbl)
openfile(filename,mode)
read(handle,format...)
readfrom(filename)
remove(filename)
rename(oldname,newname)
self:get()
self:set()
set_view({tbl})
stop()
strfind(string,pattern,...)
tinsert(tbl, pos, value)
tonumber(string[,base])
tostring(number)
tremove(tbl, pos)
type(arg)
write(handle,arg,...)
writeto(filename)

Pythonのサポートは、以下のプラットフォームに制限されます：
linux 64-bit
linux 32-bit
Mac 64-bit
Windows 32-bit (XP, Vista, 7)
Windows 64-bit (XP, Vista, 7)
