解析描画に背景画像を差し込む

　◆　概要　◆

ImageMagick の composite コマンドをつかって解析描画図に背景画像を差し込みます

　◆　詳細　◆

ImageMagick は FieldView の画像処理エンジンなどに利用されるフリーツールです。 Linux/UNIX プラットフォームでは、デフォルトでインストールされていることが多いですが、 Windows 上でも Cygwin 上や、 Windows 版の ImageMagick をインストールいただくことで、ご利用ができます。

なお、ImageMagick に関するお問い合わせは、 FieldView のサポート対象外ですので、ご留意ください。また、 FieldView version 12.1 より、背景画像を差し込む機能が追加されました。下位バージョンでない限り、そちらの方法をお使いください。

◆　手順　◆

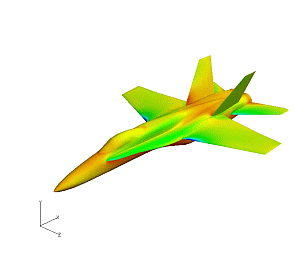

FieldView で描画出力した fieldview.gif と背景画像として使う background.jpg という画像を用意します。


背景の上に重ねる絵は、任意の色で透過 gif に加工してください。上記の画像は IrfanView というフリーツールで白い部分を透過状態に設定しています。


２つの図が用意できたら、 ImageMagick コマンドが使えるコンソールで、以下のコマンドを打ち込みます。

composite -compose over fieldview.gif background.jpg output.jpg

composite -compose over <上側画像ファイル名> <下側画像ファイル名> <合成画像ファイル名>

下の図のような画像が生成されます。


上述のように、ImageMagick に関するお問い合わせは、 FieldView のサポート対象外ですので、ご留意ください。また、 FieldView version 12.1 より、背景画像を差し込む機能が追加されました。下位バージョンでない限り、こちらの方法をお使いください。
