非定常データの時間スイープのFlipbookアニメーション作成手順をサンプルを使用して説明します。

非定常データの時間スイープのFlipbookアニメーション作成手順をサンプルを使用して説明します。

サンプルデータ
矩形ダクト内の非定常流れ解析データを使用してFlipbookアニメーションを作成します。

① 非定常データセットの読み込み
1. File → Data Input → FV-UNS
2. Read Grid or Combined Data より以下ファイルを指定してOpen
   <FieldViewインストールディレクトリ>/examples/rectangular_duct/rect_duct_001.uns
3. Function Subset Selection パネルで 全変数を選択、Select All → OK
4. Transient Set （時系列データ）として読み込むかどうかの確認 → Yes

② 可視化オブジェクト（境界面）の作成

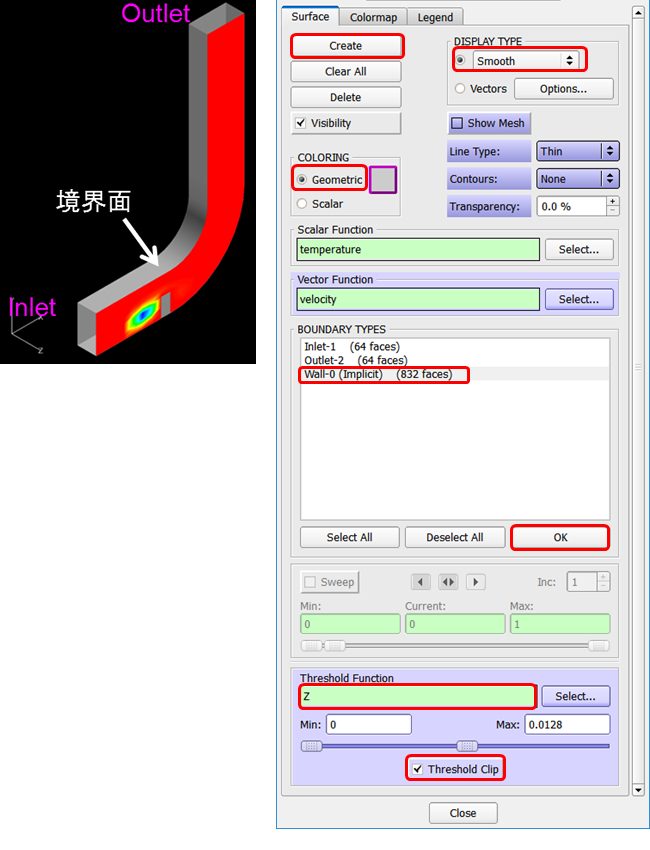

1. Visualization Panels → Boundary Surface
2. Create をクリックし、BOUNDARY TYPES より　“Wall-0 (Implicit)”　を選択してOK
3. COLORING: Geometric を選択
4. DISPLAY TYPE : Smooth に変更
5. Threshold Function: Z に変更し、Max: 0.0128 を指定、Threshold Clip にチェック

③ 可視化オブジェクト（Z断面）の作成

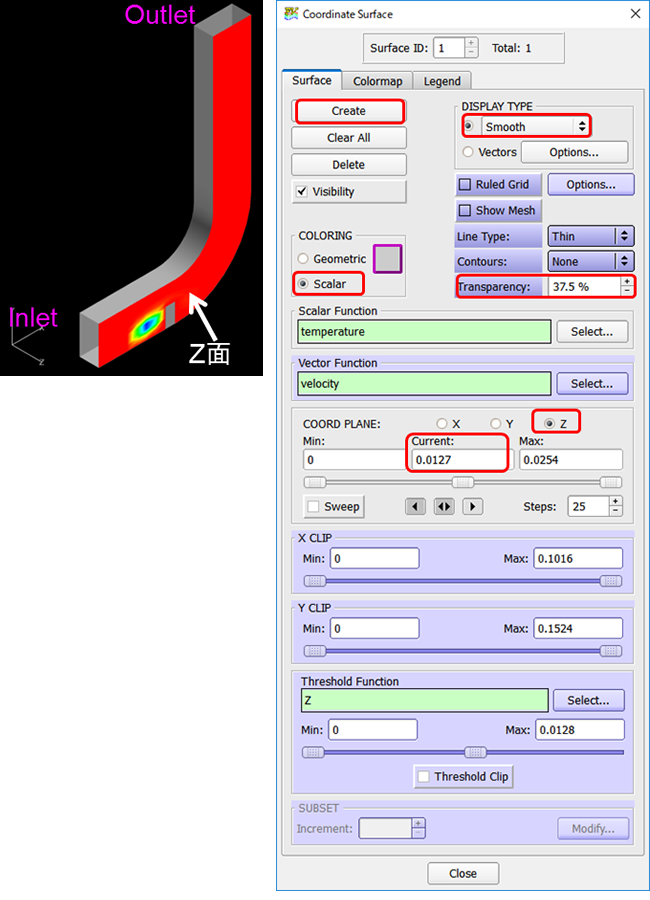

1. Visualization Panels → Coordinate Surface
2. Create をクリックして COORD PLANE: Z を選択
3. Z座標 Current: 0.0127 に設定
4. COLORING: Scalar を選択
5. DISPLAY TYPE : Smooth に変更
6. Transparency: 37.5 % に設定

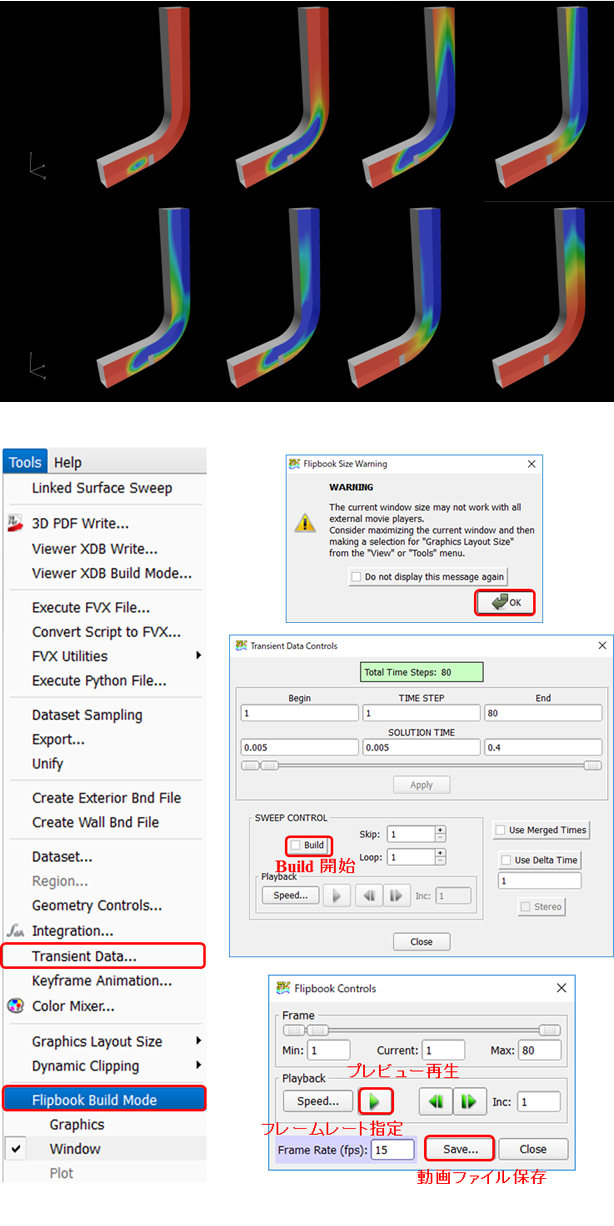

④ Flipbookアニメーションの作成
1. Tools → Transient Data Controls パネルを開く
2. Tools → Flipbook Build Mode をオン
3. Flipbook Display Size Warning パネルが出現するのでOK ボタンをクリック
4. Transient Data Controls パネル上の Sweep が Build に変化、これをクリックして Build 開始
5. ビルド作業終了後に出現する、Flipbook Controls パネル上で、アニメーションのプレビュー再生や動画ファイル（MP4形式）の
   保存を行います
