非定常データの時間スイープのFlipbookアニメーション作成手順をサンプルを使用して説明します。

キーフレームアニメーションの作成手順をサンプルを使用して説明します。

サンプルデータ
矩形ダクト内の非定常流れ解析データを使用してキーフレームアニメーションアニメーションを作成します。

キーフレームアニメーションの構成の検討

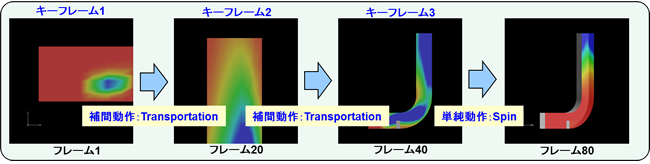

トラック①: World

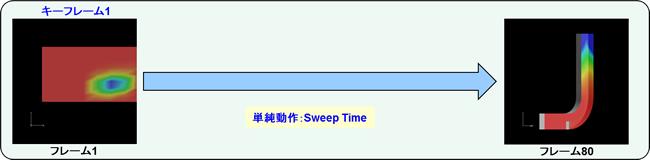

トラック②: Dataset #=1

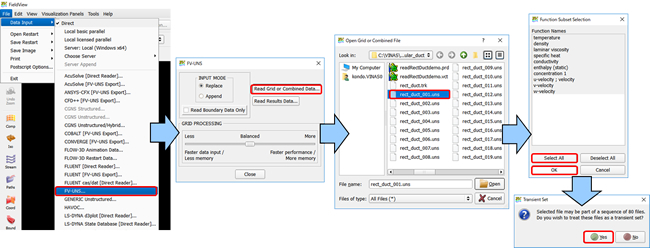

① 非定常データセットの読み込み
1. File → Data Input → FV-UNS
2. Read Grid or Combined Data より以下ファイルを指定してOpen
   <FieldViewインストールディレクトリ>/examples/rectangular_duct/rect_duct_001.uns
3. Function Subset Selection パネルで 全変数を選択、Select All → OK
4. Transient Set （時系列データ）として読み込むかどうかの確認 → Yes

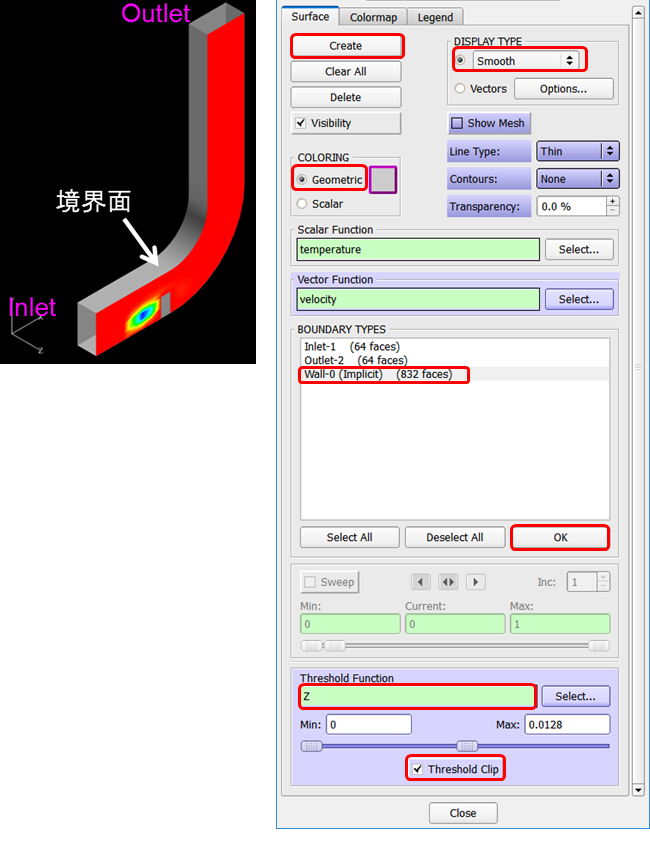

② 可視化オブジェクト（境界面）の作成
1. Visualization Panels → Boundary Surface
2. Create をクリックし、BOUNDARY TYPES より　“Wall-0 (Implicit)”　を選択してOK
3. COLORING: Geometric を選択
4. DISPLAY TYPE : Smooth に変更
5. Threshold Function: Z に変更し、Max: 0.0128 を指定、Threshold Clip にチェック

③ 可視化オブジェクト（Z断面）の作成
1. Visualization Panels → Coordinate Surface
2. Create をクリックして COORD PLANE: Z を選択
3. Z座標 Current: 0.0127 に設定
4. COLORING: Scalar を選択
5. DISPLAY TYPE : Smooth に変更
6. Transparency: 37.5 % に設定

④ キーフレームアニメーションの作成
1. View → Perspective をオフ
2. View → Define Views パネル上で VIEWING DIRECTION: +Z をクリック

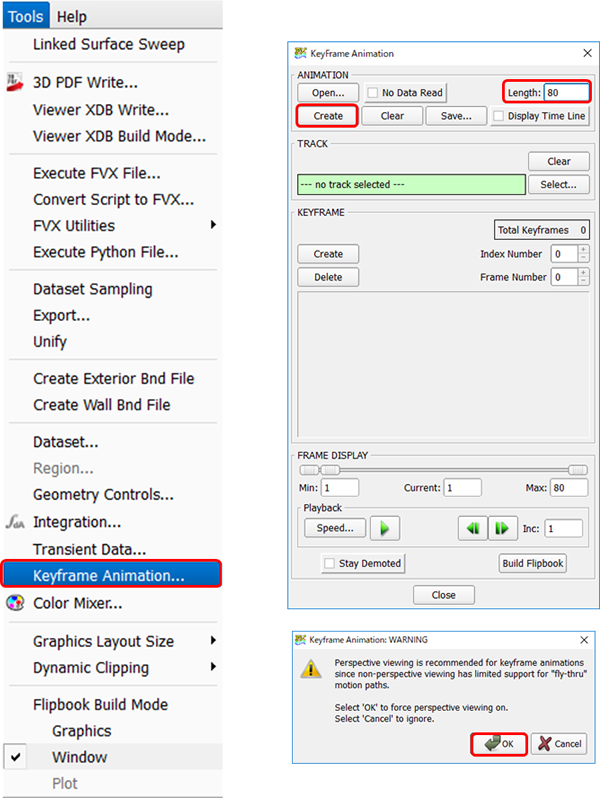

3. Tools → Keyframe Animation パネルを開く
4. キーフレームアニメーションの新規作成：ANIMATION 内 Create をクリック
5. Perspective オフの場合の WARNING が出るがCancel をクリックして閉じる

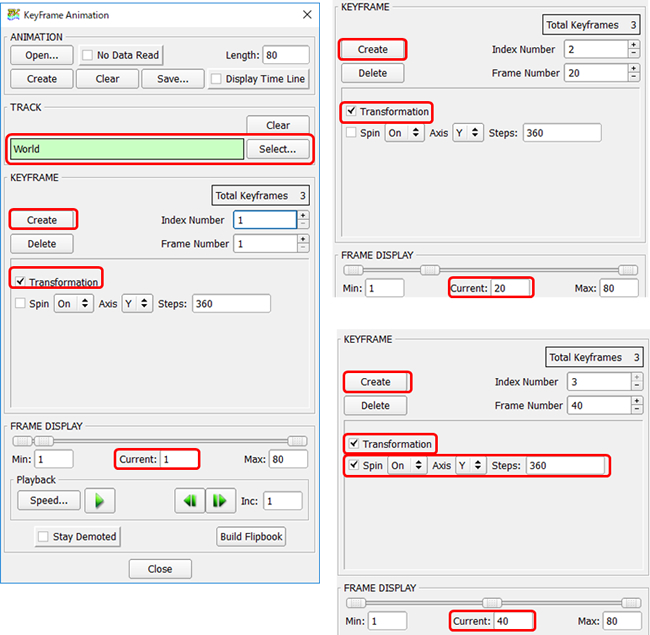

6. トラック①の作成
  1. TRACK: World を選択
  2. （FRAME DISPLAY内で Current: 1に設定）
  3. KEYFRAME 内で Create
    ・Transformationにチェック
    ・モデルをドラッグし矩形ダクト左下部にズーム
  4. FRAME DISPLAY内で Current: 20 に設定
  5. KEYFRAME 内で Create
    ・Transformationにチェック
    ・モデルをドラッグし矩形ダクト右上部にズーム
  6. FRAME DISPLAY内で Current: 40 に設定
  7. KEYFRAME 内で Create
    ・Transformationにチェック
    ・  をクリック、モデルを中心に
    ・Spin にチェックを入れて On を選択、Steps: 360

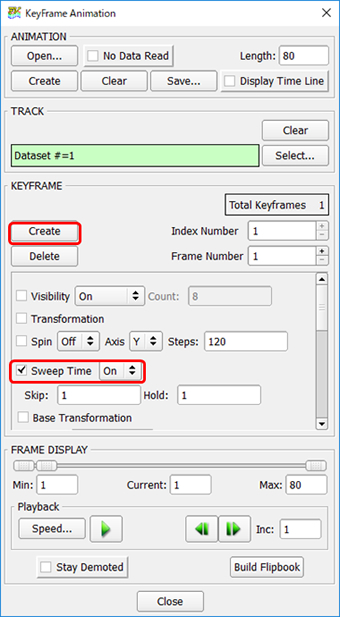

7. トラック②の作成
  1. TRACK: Dataset #=2 を選択
  2. FRAME DISPLAY内で Current: 1に設定
  3. KEYFRAME 内で Create
    ・Sweep Time にチェックを入れて On を選択

8. キーフレームのタイムラインの確認
    ・Display Time Line にチェック
    ・Keyframe Timeline Track Selection パネルで、Select All → OK

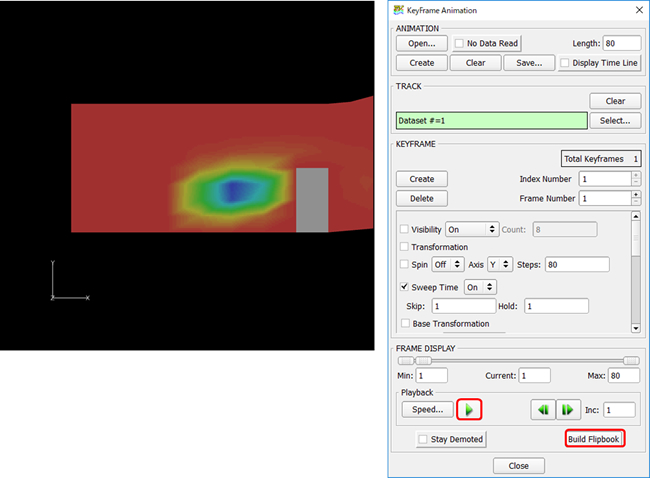

9. キーフレームアニメーションの実行・保存
    ・プレビュー再生：Playback
    ・保存：Build Flipbook

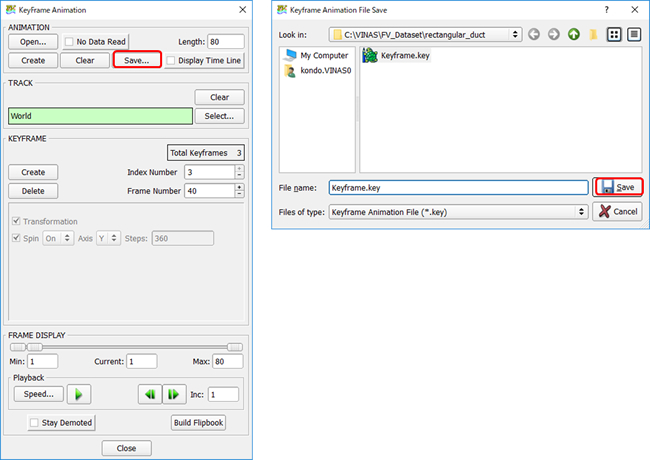

10. キーフレームアニメーションのリスタートファイルの保存
    ・ANIMATION 内 Save をクリック
    ・ファイル名（*.key）を指定して Save
