FIELDVIEW FAQ OF001

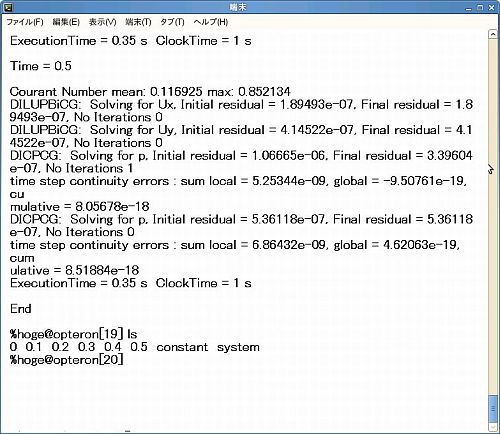

OpenFOAM で計算を終えると、下の図のように、解析時刻に応じたディレクトリが生成されます。

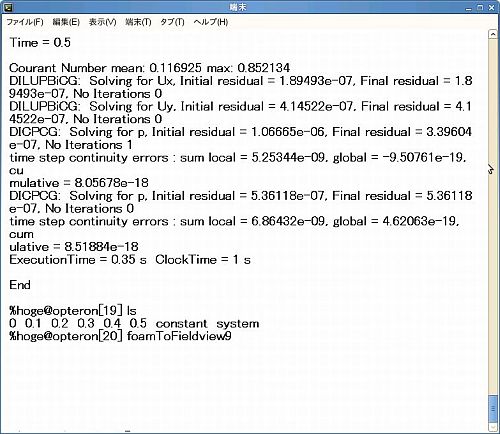

OpenFOAM で計算を終えると、下の図のように、解析時刻に応じたディレクトリが生成されます。各時刻データディレクトリ、計算結果ファイルができていることが確認できたら、このディレクトリ階層において foamToFieldview9 コマンドを打ち込みます。

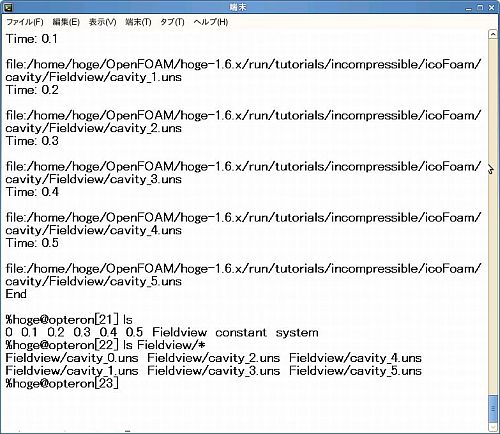

foamToFieldview9 コマンドの処理がおわると、 Fieldview ディレクトリが生成され、その中に計算ステップ数に応じた連番ファイルが配置されます。

上記のコンソール出力例では、連番ファイル名に特に問題はないですが、解析ステップ数によっては

abc1.uns
abc2.uns
abc3.uns
......
abc10.uns
abc11.uns

のような具合に、ゼロパディングされていない連番数字が割り当てられます（ abc001.uns のようにゼロが差し込まれていない連番）。

後々のファイル取り扱い上、不都合がある場合は、以下のようなシェルスクリプトで対応できます。

-------------------------------------------------------
#!/bin/bash

Prefix="sample_"

for inputfile in `ls ./*.uns` ; do
#echo ${inputfile}

FileName=`echo ${inputfile} | cut -f2 -d'.'`
FileNum=`echo ${FileName} | cut -f2 -d'_'`
ModStepStamp=`printf "%5.5d" ${FileNum}`

#echo ${ModStepStamp} ${FileName}
outputfile=${Prefix}${ModStepStamp}".uns"
echo "rename : "${inputfile}"---->"${outputfile}

mv ${inputfile} ${outputfile}

done

-------------------------------------------------------

OpenFOAM ついての詳細は開発元、ユーザーコミュニティサイトなどにお問い合わせください。

より複雑なコンバートプログラムなどが必要な場合、弊社では開発部署を有しておりますので、随時、お問い合わせください。
