ＲＦ００７ リスタートファイル機能

　◆　概要　◆

リスタートファイル機能の概要について説明します。
　◆　詳細　◆
　

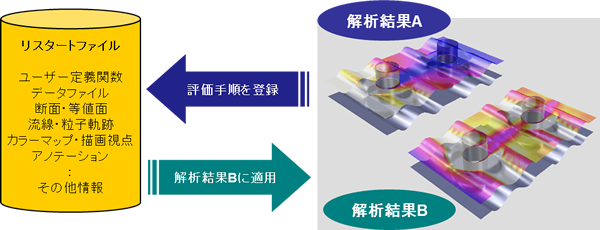

リスタートファイルにはFieldViewの現在の設定内容を保存することができます。保存されたリスタートファイルを読み込むことで、保存時と同じ設定内容を再現することができます。これにより、前回作業中の状態の再現や、改良前後の解析結果を全く同じ方法で表示し、比較検討をすることが可能です。

リスタートファイルの種類
リスタートファイルには以下の種類があります。
リスタートファイル 拡張子 含まれる情報
Formula .frm ユーザー定義関数
Data File Input .dat データセット関連の情報
Computational Surf .cmp I/J/K面
Iso-Surface .iso 等値面
Streamlines .stl 流線
Particle Paths .par 粒子軌跡
Annotation (titles) .ttl アノテーション（文字列と矢印）
View (World) .vct 描画視点
Colormap Specification .map カラーマップ
Surface Plot .plt Computational SurfaceパネルのSurface Plotサブパネルの情報
Boundary Surface .bnd 境界面
Vortex Cores / Surface Flows .vtx 渦中心線・表面流線
Coordinate Surface .crd X/Y/Z断面
2-D Plots .lpt 2Dプロット
Presentation Render .prd Presentation QualityのOn/OffとRendering Optionsパネルの情報
Clip Groups (Dynamic Clipping) .dyn ダイナミッククリッピング
Script File .scr （読み込みのみ）FieldViewスクリプト
Point Probe .prb （読み込みのみ）ポイントプローブ座標データ
Multi-Window Layout .gvl マルチウィンドウのレイアウト情報
　

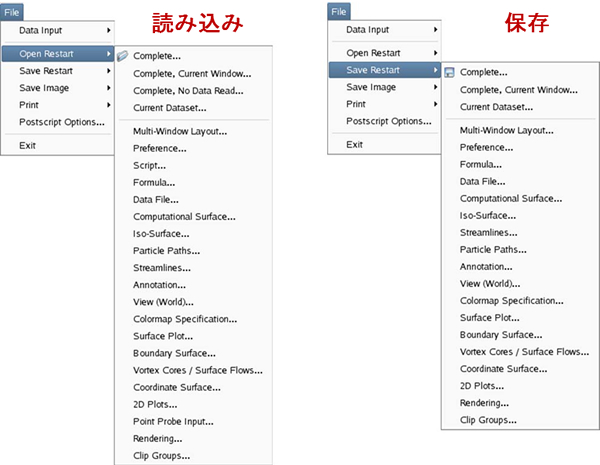

リスタートファイルの読み込みと保存
File → Save Restart より各種リスタートファイルを保存します。
File → Open Restart より各種リスタートファイルを読み込みます。
