ＲＧ００３ |
座標軸を回転するには・移動するには |
|
|
 |
| ◆ 概要 ◆ |
|
|
ここでは、グループ化機能を用いて座標軸を回転・平行移動する方法をご紹介します。 |
|
|
| ◆ 詳細 ◆ |
|
|
グループ化機能を使うことによって、座標軸を回転・平行移動することが可能です。 |
|
|
【座標軸を回転させる場合】
データのダウンロード
こちらのサンプルデータをダウンロードしてください。 |
|
データの読み込み
ダウンロードしたデータを以下の手順で読み込みます。
1. [File]→[Data Input]→[PLOT3D...]をクリックし、PLOT3Dの読み込みランチャーを開きます。
2. INPUT MODEを「Replace」にし、[Read XYZ Data...]をクリックし「bluntfinx.bin」を読み込みます。
3. [Read Q Data...]をクリックし、「bluntfinq.bin」を読み込み、PLOT3Dの読み込みランチャーを閉じます。
|
|
|
|
Coordinate Surfaceの作成

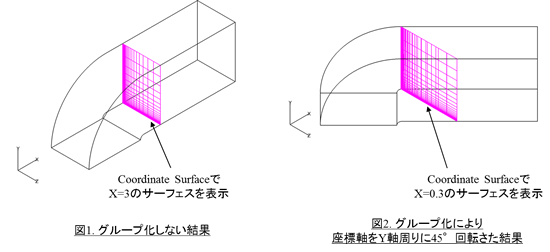

Coordinate Surfaceより、断面を表示します。図1はグループ化しない場合の結果(*. fvregのファイルを別のディレクトリに移動して読み込むとグループ化しない結果となります)、図2はグループ化により座標軸をY軸周りに45°回転させた結果です。
※グループファイルのコマンドの詳細は、Reference Manualをご覧ください |
|
|
【座標軸を平行移動させる場合】
データのダウンロード
こちらのサンプルデータをダウンロードしてください。 |
|
データの読み込み
ダウンロードしたデータを以下の手順で読み込みます。
1. [File]→[Data Input]→[PLOT3D...]をクリックし、PLOT3Dの読み込みランチャーを開きます。
2. INPUT MODEを「Replace」にし、[Read XYZ Data...]をクリックし「bluntfinx.bin」を読み込みます。
3. [Read Q Data...]をクリックし、「bluntfinq.bin」を読み込み、PLOT3Dの読み込みランチャーを閉じます。
|
|
|
|
Coordinate Surfaceの作成

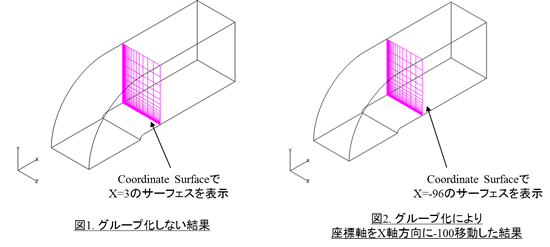

Coordinate Surfaceより、断面を表示します。図1はグループ化しない場合の結果(*. fvregのファイルを別のディレクトリに移動して読み込むとグループ化しない結果となります)、図2はグループ化により座標軸をX軸方向に-100移動した結果です。
※グループファイルのコマンドの詳細は、Reference Manualをご覧ください |
|
|
|
