計算格子図上のノード点をプロットする場合、 FieldView には直接的な機能はございませんが、Particle Path 用のデータファイルを作って読み込み、の Display Type 表示を Spheres などにすることで、描画対応いただけます。
Particle Path 用のデータフォーマットについては Reference Manual
Appendix K "Particle Path Format"
に記載されてますように公開データフォーマットですので、
格子 node 点と同じ場所に particle path 情報を 割り当てることで、対処いただけます。

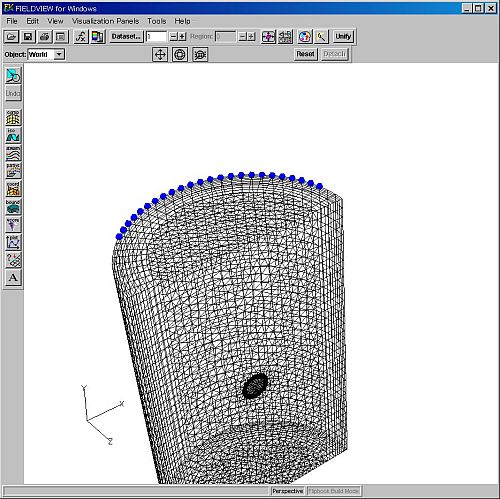

こちらに、参考データを用意いたしましたので、ダウンロードしてお使いください。 sample.dat の Restart File を読み込むことで、以下のような表示になります。
|
