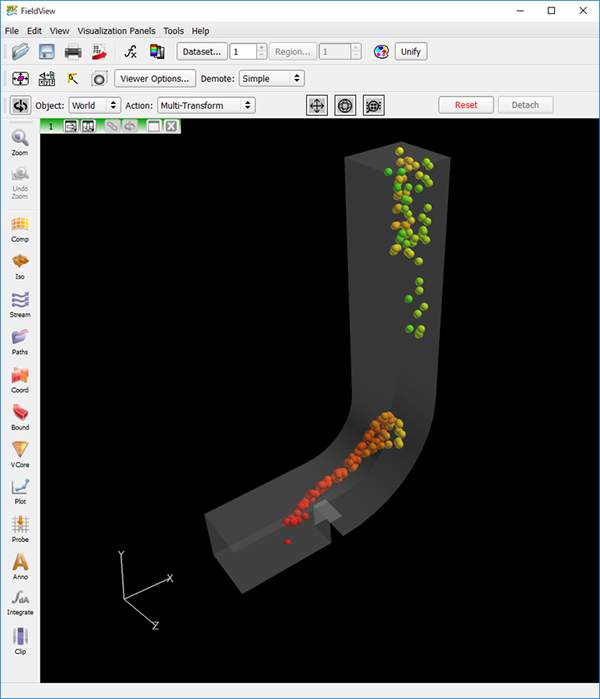

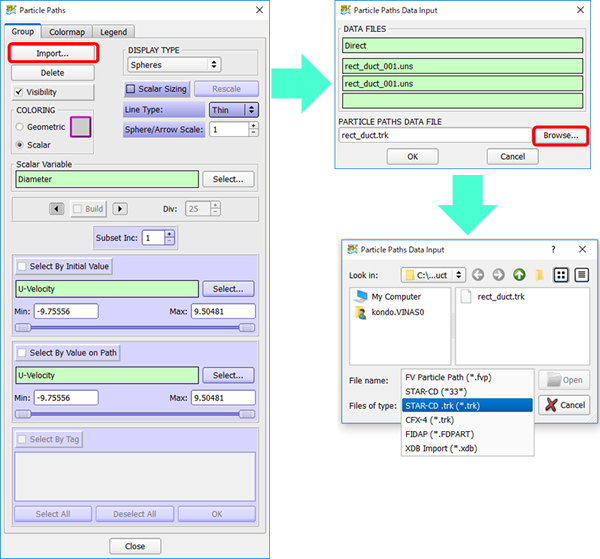

Particle Paths機能では以下の形式の粒子軌跡データを読み込み可視化を行うことが可能です。
| プログラム |
ファイル形式 |
| FieldView （*1） |
*.fvp |
| FIDAP |
*.FDPART |
| STAR-CD（バージョン3.1以前） |
*33 |
| STAR-CD（バージョン3.1以降） |
*.trk |
| CFX-4 |
*.trk |
| FLUENT （*2） |
*.fvp |
| STAR-CCM+ （*3） |
*.fvp |
（*1） FieldView独自の粒子軌跡データのファイルフォーマットfvpの詳細につきましては、Help → Reference Manualより、Appendix K Particle Path Formats、をご参照ください。
（*2） FLUENTからは粒子軌跡データを直接fvp形式で出力可能です。
（*3） STAR-CCM+につきましては、*.trkから*.fvpへの変換プログラム（trk_to_fvp）を提供しております。
使用方法は以下の通りです。
$ trk_to_fvp particlepath.trk > particlepath.fvp
尚、本変換プログラムは定常解析の粒子軌跡データにのみ対応しており、非定常解析の粒子軌跡データには対応しておりませんのでご了承ください。
|
