（サンプルスクリプト）非定常データから複数の pointprobe 値を出力する（その２）

ＦＦ０３１で扱った、非定常データから複数点の pointprobe 値を取得し、ファイル出力する FVX の２つ目の事例をご紹介します。ＦＦ０３１では、１ファイルに複数点のデータが出力されていましたが、今回の FVX では１点につき１ファイルに出力する FVX となっています。

■ 手順１．

まず、こちらから、作業ファイル群をダウンロードし（右クリック -> ファイルを保存）、作業ディレクトリで解凍保存してください。解凍してでてくる　"./TransientMultiPointprobe.fvx2" という FVX が今回のサンプルスクリプトです。

■ 手順２．

[Tools] -> [Execute FVX File] -> "TransientMultiPointprobe2.fvx" を指定
という手順で FVX を実行します。

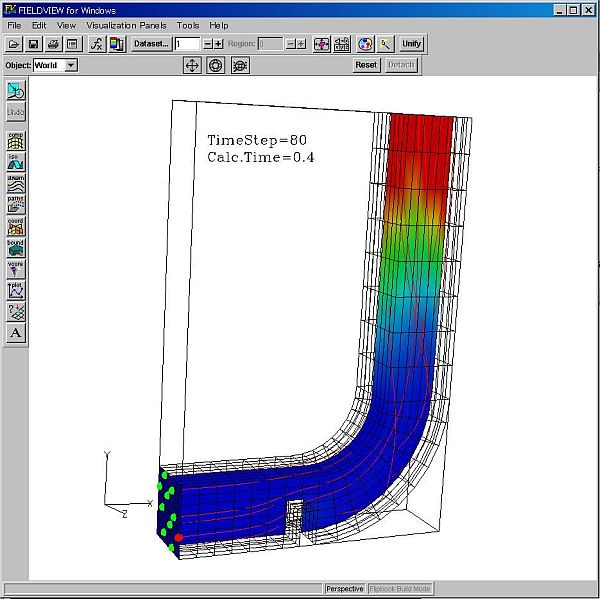

上記の手順１〜２の作業で、以下の図のようなモデルが時刻進行にともなって、動きます。スクリプト実行後、作業ディレクトリに "pointprobe.out" というファイルが出力されます。

＊FVX 内では以下のような処理手順になっております。

-----------------------------------------------------------------------------
<27 〜 39 行目> 入力ファイル群 "rect_duct_○○○.uns" を非定常データとして読み込む。
　　　　<43 行目> あらかじめ用意した Restart File を読み込む
<45 〜 46 行目> "probepoint.list" というファイルから座標点リストを読み込む。
<70 〜 78 行目> 読み込みデータから時刻に関する情報を取得
<81 〜 94 行目> 各出力ファイルの用意
<74 〜 82 行目> 読み込みデータから時刻に関する情報を取得

<97 〜 124 行目> メインのループ処理
-----------------------------------------------------------------------------

スクリプト実行後は、"pointprobe○○○.out" というファイルに結果が出力されます。
